Линия по производству труб с напыляемой изоляцией

Характеристики оборудования линии по производству изоляционных труб методом напыления:

1. Вся линия может производить прямые трубы и трубы из высокопрочного чугуна различных спецификаций.

2. Автоматическое удаление ржавчины с труб из стали

3. Распыление с помощью двух пистолетов, лучшая однородность плотности, более стабильная теплопроводность и меньшее водопоглощение

4. Толщина изоляционного слоя и внешнего слоя может быть изменена в соответствии с потребностями различных проектов.

5. Метод изготовления намотки улучшает механические свойства внешней защитной трубки.

6. Благодаря формованию методом напыления шероховатость поверхности пенополиуретана выше, а связь с наружным полиэтиленовым листом прочнее.

7. Полиэтиленовая внешняя оболочка тоньше и однороднее, при этом обеспечивая ее эксплуатационные характеристики, что позволяет экономить средства.

8. В результате технологического процесса формования кольцевой намотки полиэтиленовой внешней оболочки значительно улучшаются ее механические эксплуатационные показатели, такие как относительное удлинение и прочность на разрыв.

Процесс производства:

Вся производственная линия представляет собой непрерывную сборочную линию, включающую в себя:

Дробеструйная очистка и удаление ржавчины с наружной стенки стальной трубы ------нагрев средней частотой ---напыление полиуретановой пены ---намотка полиэтиленом высокой плотности ------охлаждение и формование -----обработка концов ---герметизированный участок трубы

Основное оборудование:

Линия по дробеструйной очистке наружных стенок стальных труб и удалению ржавчины

Используйте дробеструйную машину для удаления ржавчины, масляных пятен и т. д. с поверхности стальной трубы, чтобы гарантировать чистоту поверхности и прочность сцепления между пенополиуретаном и внутренней стенкой стальной трубы.

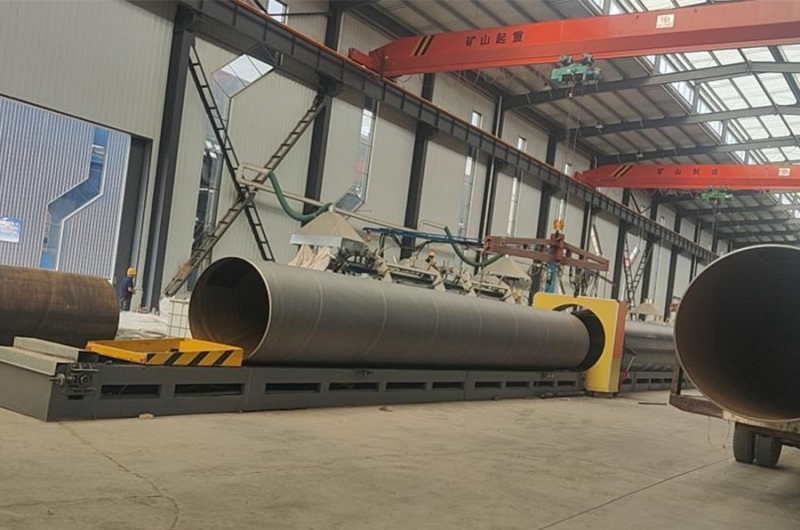

Среднечастотное нагревательное устройство

Нагрев стальной трубы до оптимальной температуры вспенивания может гарантировать достаточную реакцию вспенивания полиуретана и равномерную плотность пены.

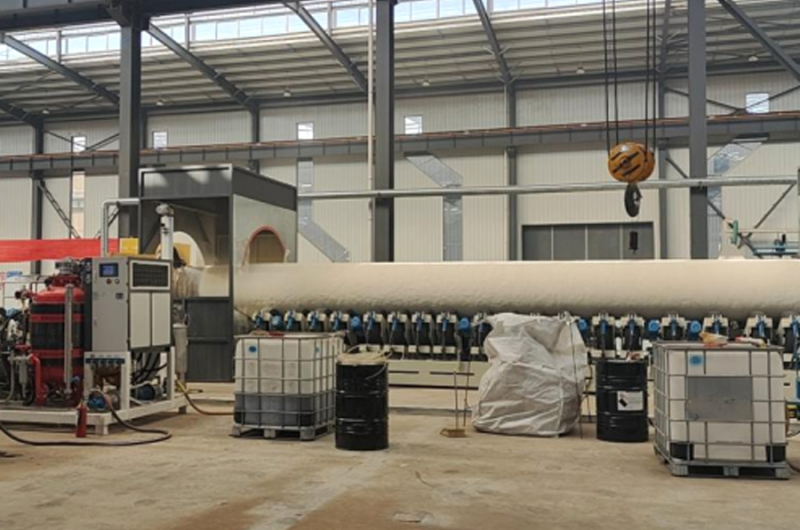

Полиуретановая пена для распыления

Нанесение с помощью двух пистолетов, хорошая равномерность плотности, стабильная теплопроводность, низкое водопоглощение

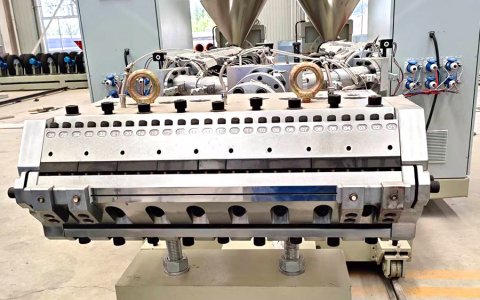

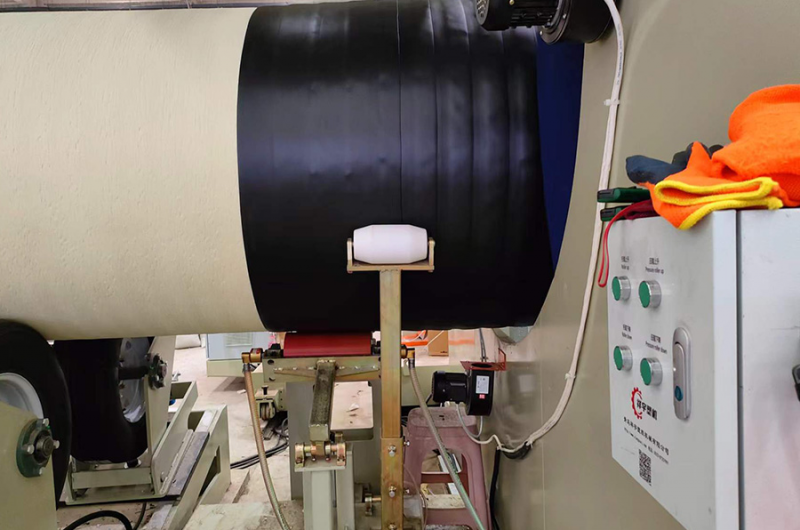

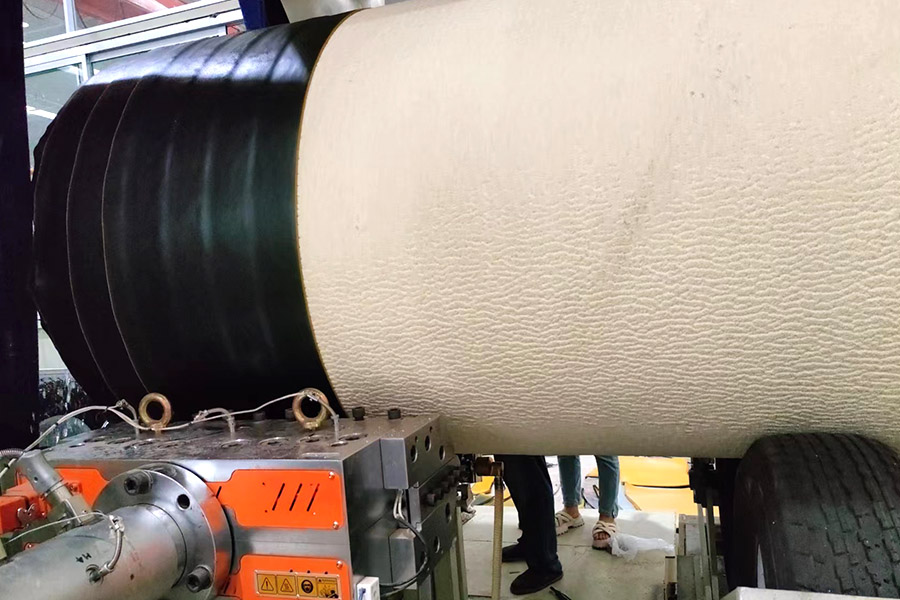

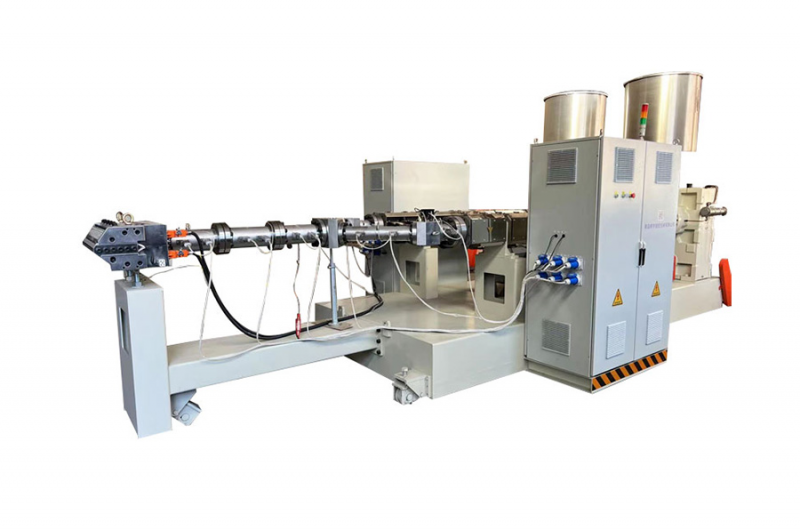

Линия экструзионной намотки ПНД

Материал HDPE наматывается спиралью на поверхность полиуретанового изоляционного слоя с определенным усилием предварительного натяжения и углом, а слой HDPE прокатывается уплотняющим тянущим устройством, чтобы гарантировать полное сплавление слоев без пузырьков и зазоров, образуя целостную и прочную защитную оболочку.

Устройство охлаждения и формования

Готовая изолированная труба поступает в резервуар для охлаждающей воды для охлаждения, благодаря чему расплавленная оболочка из ПНД может быть быстро охлаждена и сформирована для обеспечения ее стабильной геометрической формы.

Обработка секций труб

Используйте специальное режущее оборудование для аккуратной обрезки зарезервированных частей стальной трубы с обоих концов, обнажая стыки стальных труб стандартной длины для облегчения последующего строительства и сварки.

Технические параметры

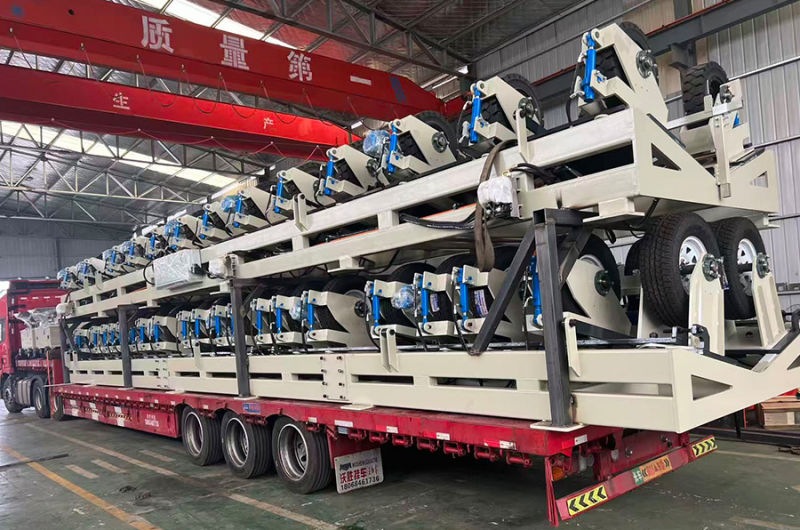

Транспортировочный кейс
