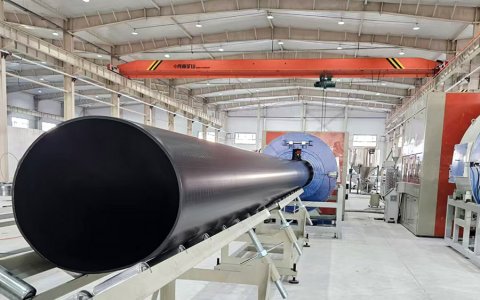

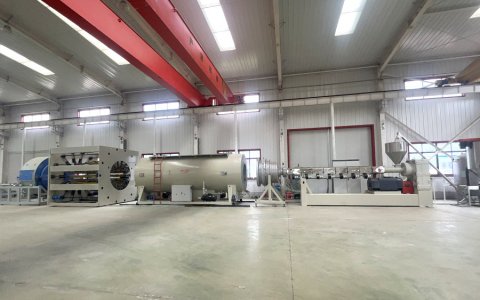

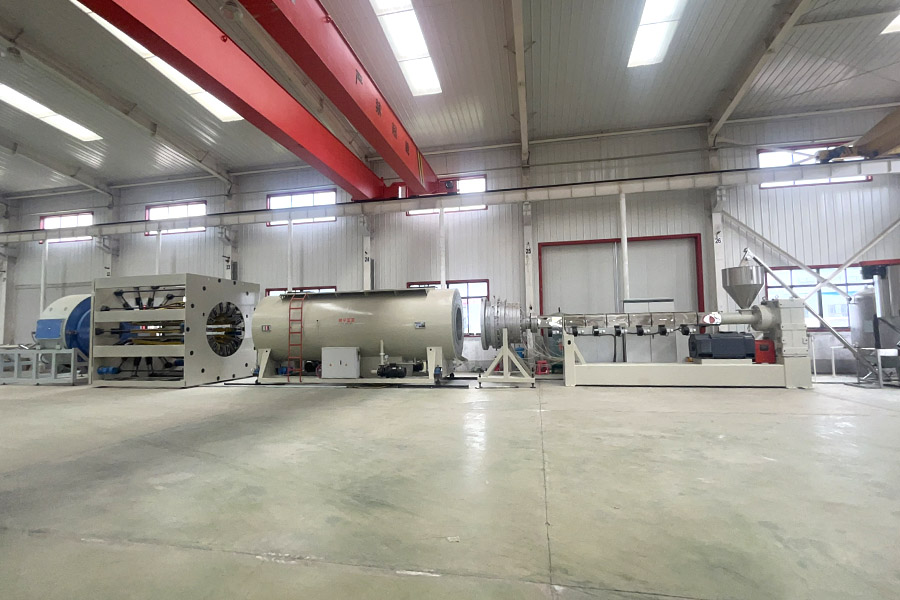

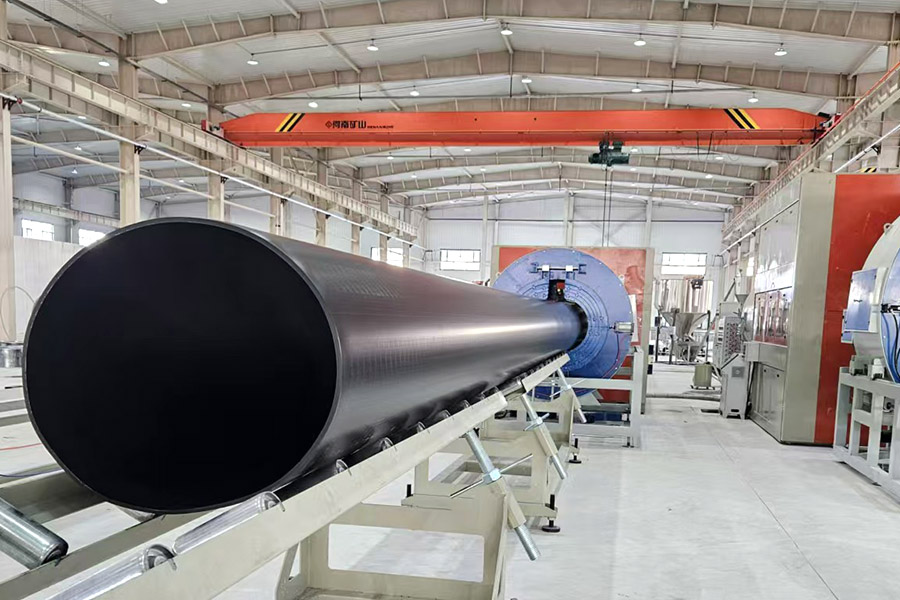

Линия по производству труб с наружной оболочкой и вакуумной изоляцией

Процесс производства вакуумной внешней оболочки из ПНД:

Спиральная подача гранул ПЭ --> сушка горячим воздухом и перемешивание --> экструзия и пластификация --> формование формы --> вакуумное формование -- охлаждение --> вытягивание и вытяжка трубок --> автоматическая резка трубок --> начало выгрузки

Процесс производства сборных теплоизоляционных труб из пенополиуретана

Предварительная обработка поверхности стальных труб -> Производство наружной защитной трубы из полиэтилена высокой плотности -> Вспенивание изоляционного слоя

В качестве внешнего защитного слоя используется внешняя оболочка трубы из полиэтилена высокой плотности (HDPE), средний слой заполнен жестким пенополиуретаном в качестве слоя изоляционного материала, а внутренний слой представляет собой стальную трубу.

Этапы производства следующие:

Шаг 1: Вставьте стальную трубу во внешнюю защитную трубу из полиэтилена высокой плотности, чтобы сформировать конструкцию корпуса, и равномерно установите опоры в кольцевом пространстве между стальной трубой и внешней защитной трубой из полиэтилена высокой плотности, и герметизируйте два конца фланцами;

Шаг 2: Поднимите корпус на платформу для вспенивания и используйте машину для вспенивания под высоким давлением для закачки пенополиуретанового материала в корпус;

Шаг 3: После того как полиуретановый материал вспенится и затвердеет, снимите уплотнительную конструкцию с обоих концов.

Шаг 4: Завершение процесса изготовления изоляционного слоя.

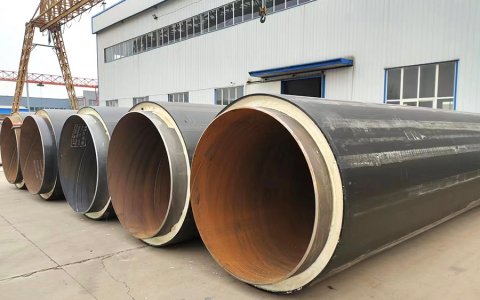

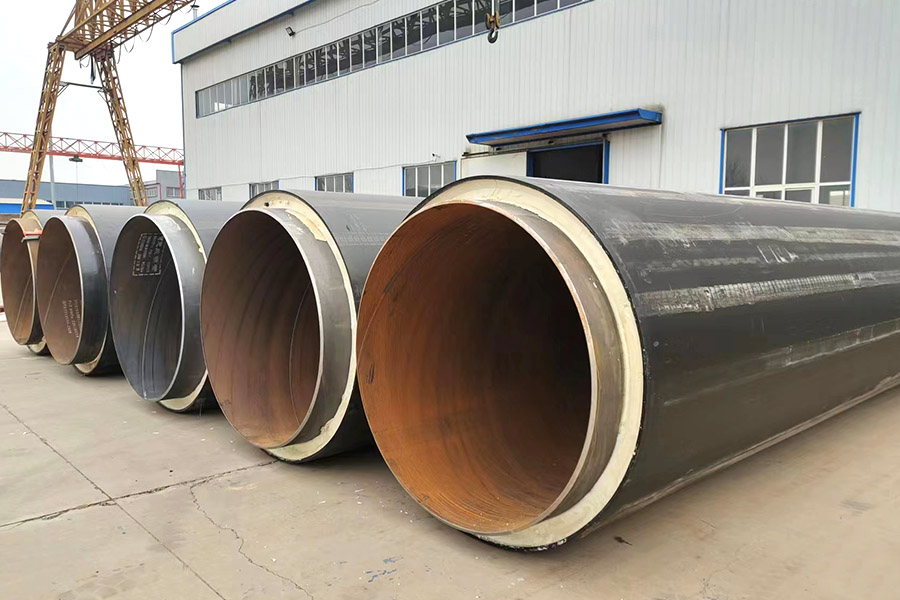

Полиэтиленовая изоляционная труба-оболочка также называется наружной защитной трубой, трубой-оболочкой, сборной полиэтиленовой изоляционной трубой с прямой заглубленной изоляцией. Полиуретановая изоляционная труба использует наружный защитный слой, средний слой заполнен жестким пенополиуретаном в качестве изоляционного материала, а внутренний слой представляет собой стальную трубу.

Полиэтиленовая изоляционная труба обладает хорошими механическими и изоляционными свойствами. Она обычно выдерживает высокие температуры 120-180 °C и подходит для изоляции различных трубопроводов холодной и горячей воды, как высокотемпературных, так и низкотемпературных.

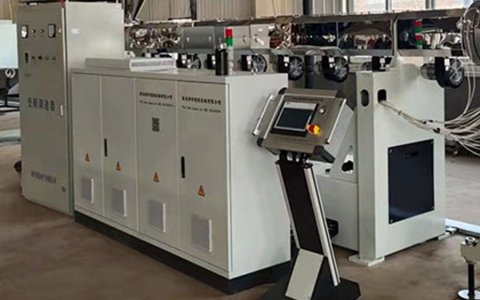

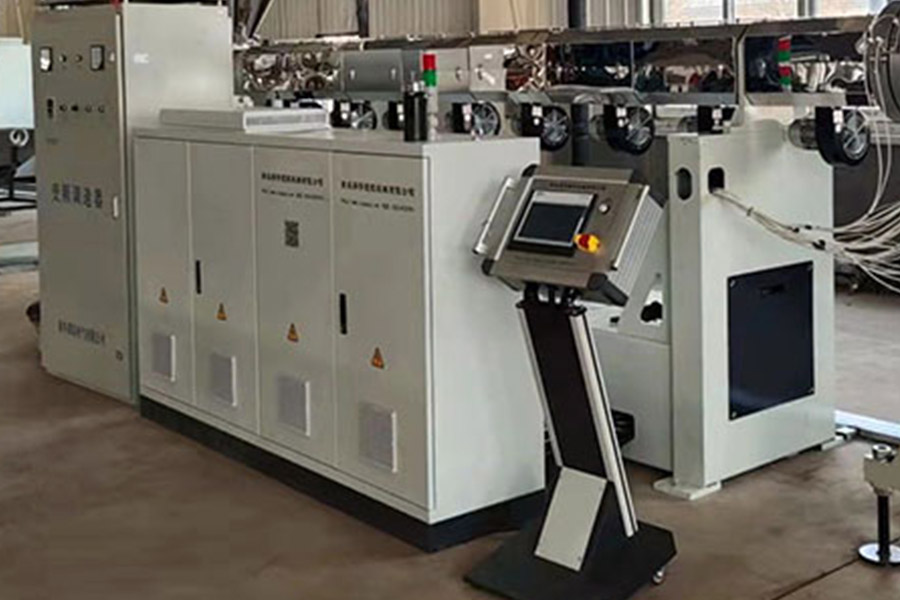

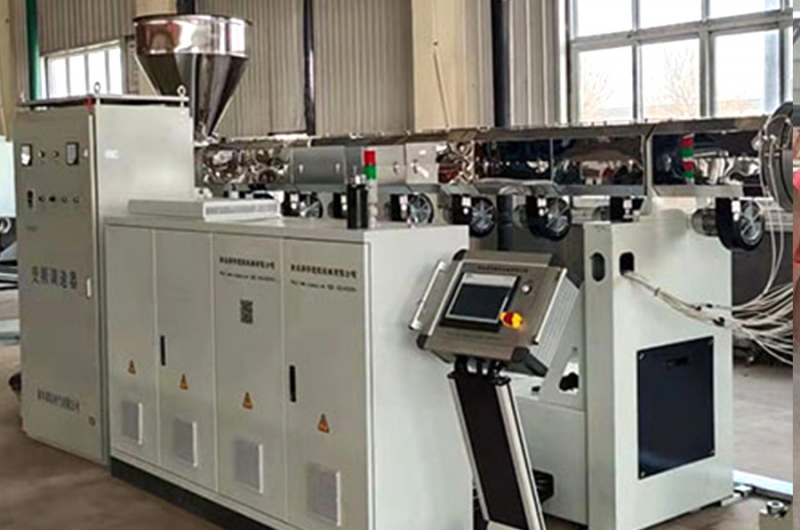

Одношнековый высокоэффективный экструдер

В шнеке применена новая высокоэффективная структура смешивания, закаленный и азотированный сплав 38CrMoALA для распыления, система принудительной подачи с водяным охлаждением, двигатель и редуктор подобраны в соответствии с размером трубы, что делает его энергосберегающим и высокопроизводительным.

Головка для долбления со спиральным корпусом

Уникальная конструкция спирального канала с полированной поверхностью обеспечивает равномерную подачу сырья внутри формы, что обеспечивает оптимальную пластификацию.

Простая и гибкая настройка пресс-формы: переключение между производственными циклами труб различных спецификаций позволяет быстро и точно настраивать параметры.

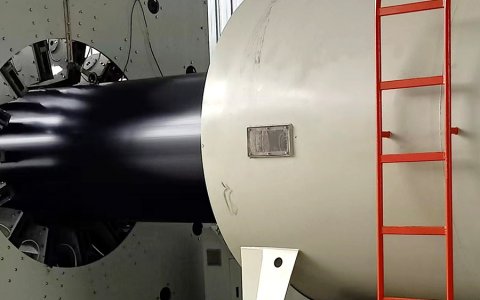

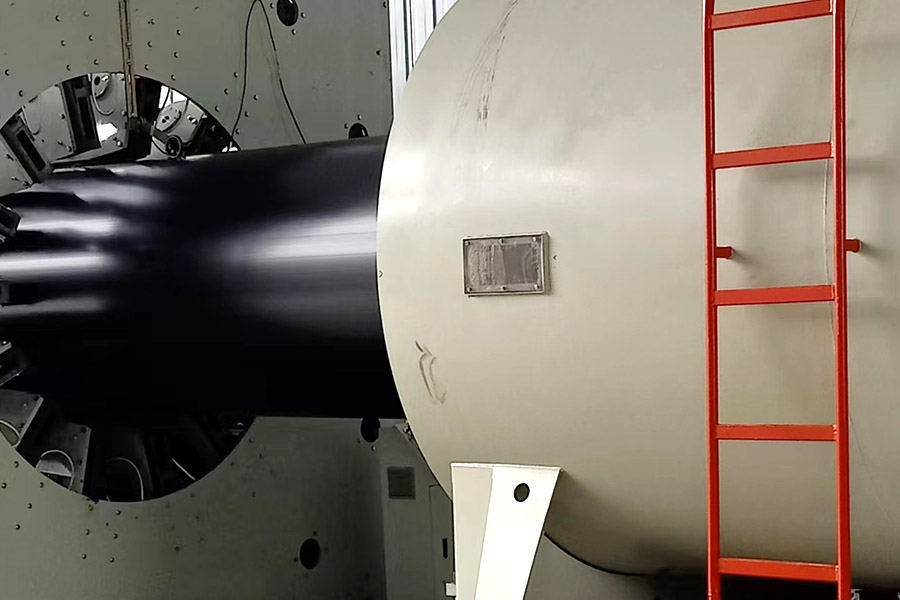

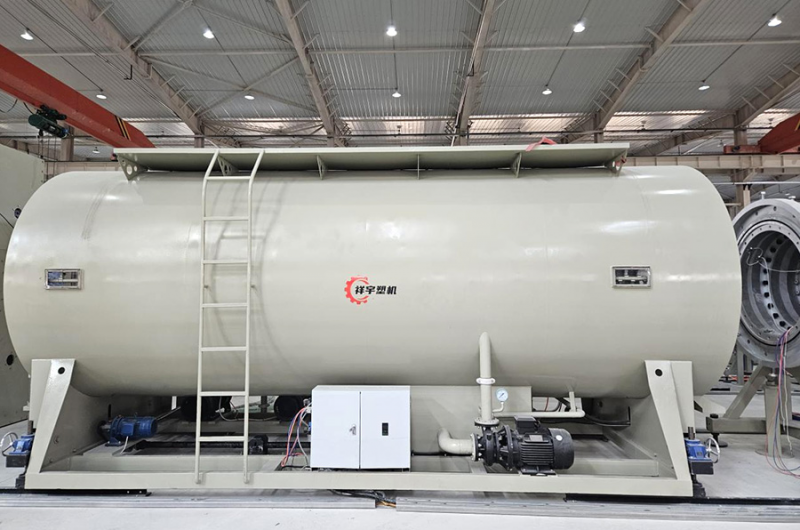

Вакуумная калибровочная коробка

Трубопровод изготовлен из промышленной нержавеющей стали марки 304 и оснащен полностью автоматической системой управления разрежением с обратной связью, которая автоматически регулирует скорость вакуумного насоса для поддержания постоянного разрежения. Уникальная централизованная конструкция впускного и выпускного отверстий, а также глушителя снижают уровень шума и продлевают срок службы.

Вакуумный калибровочный рукав

Вакуумный калибровочный рукав может быть изготовлен из: меди, нержавеющей стали, хромированного железа

После выдавливания трубы из фильеры наружная поверхность трубы адсорбируется на внутренней стенке калибровочной втулки, тем самым сохраняя точность наружного диаметра и формы трубы.

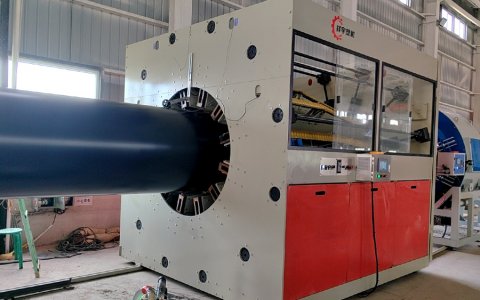

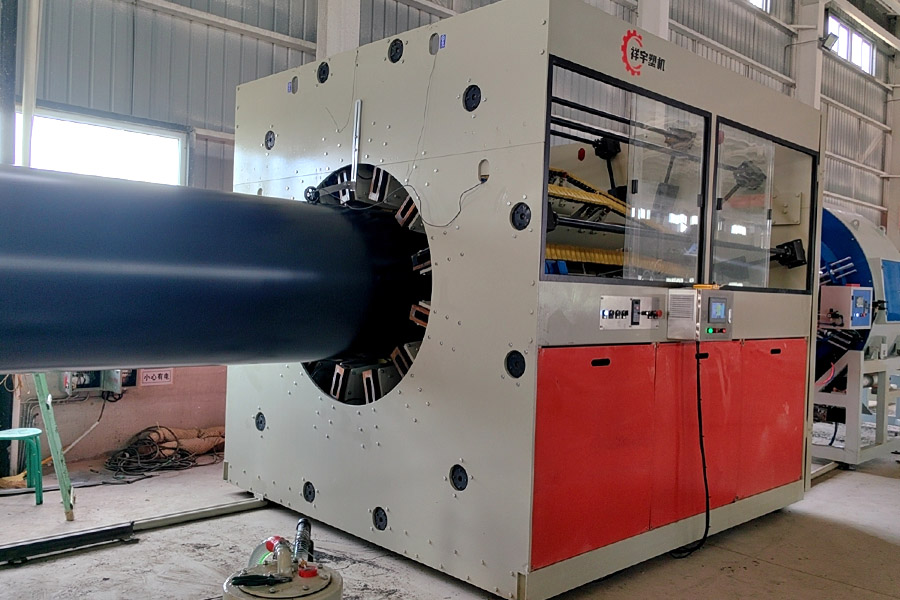

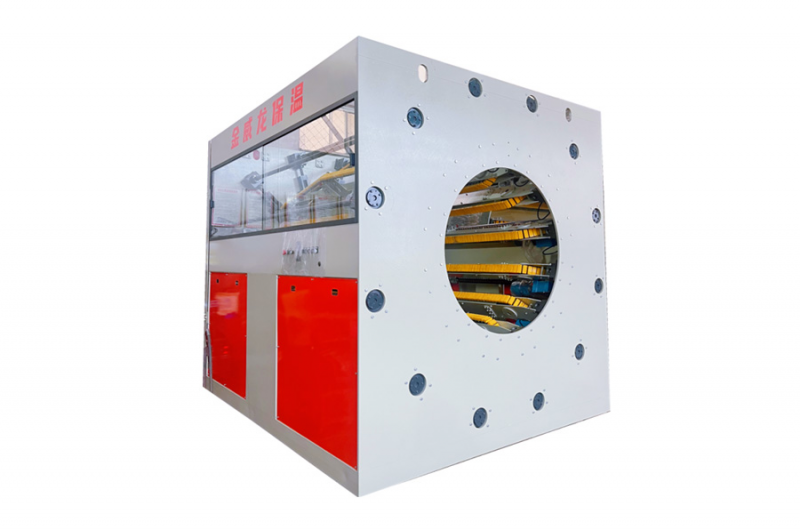

Трактор

Мы разработали гусеничный трактор 2-18 с диапазоном тяги от 16 до 2000 мм. Каждый тяговый рычаг приводится в движение независимым двигателем, напрямую соединённым с редуктором. Цифровой контроллер обеспечивает точную синхронизацию скорости тяги каждой гусеничной тележки.

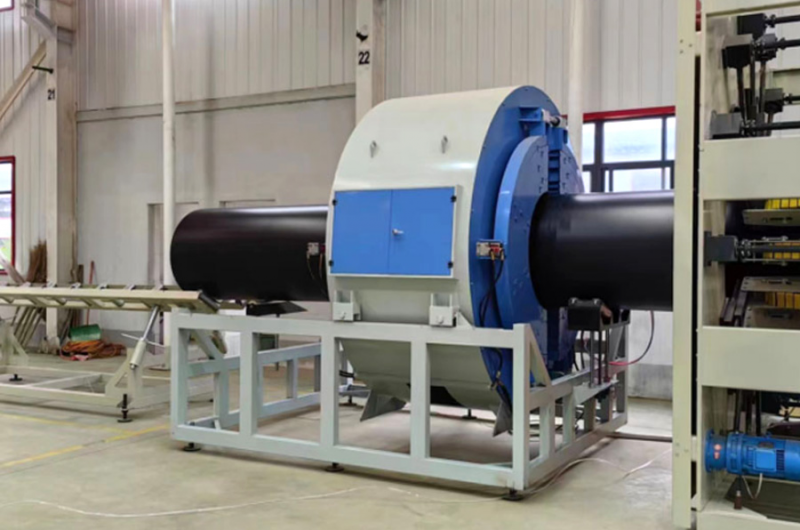

Автоматическая планетарная пила без сколов

Высококачественные лезвия из легированной стали и планетарная резка обеспечивают гладкие разрезы без заусенцев.

Обеспечить почти 100% резку без стружки, гарантируя чистоту внутри трубопроводной системы

Технические параметры

Производство и поставка труб с наружной оболочкой из ПЭ
